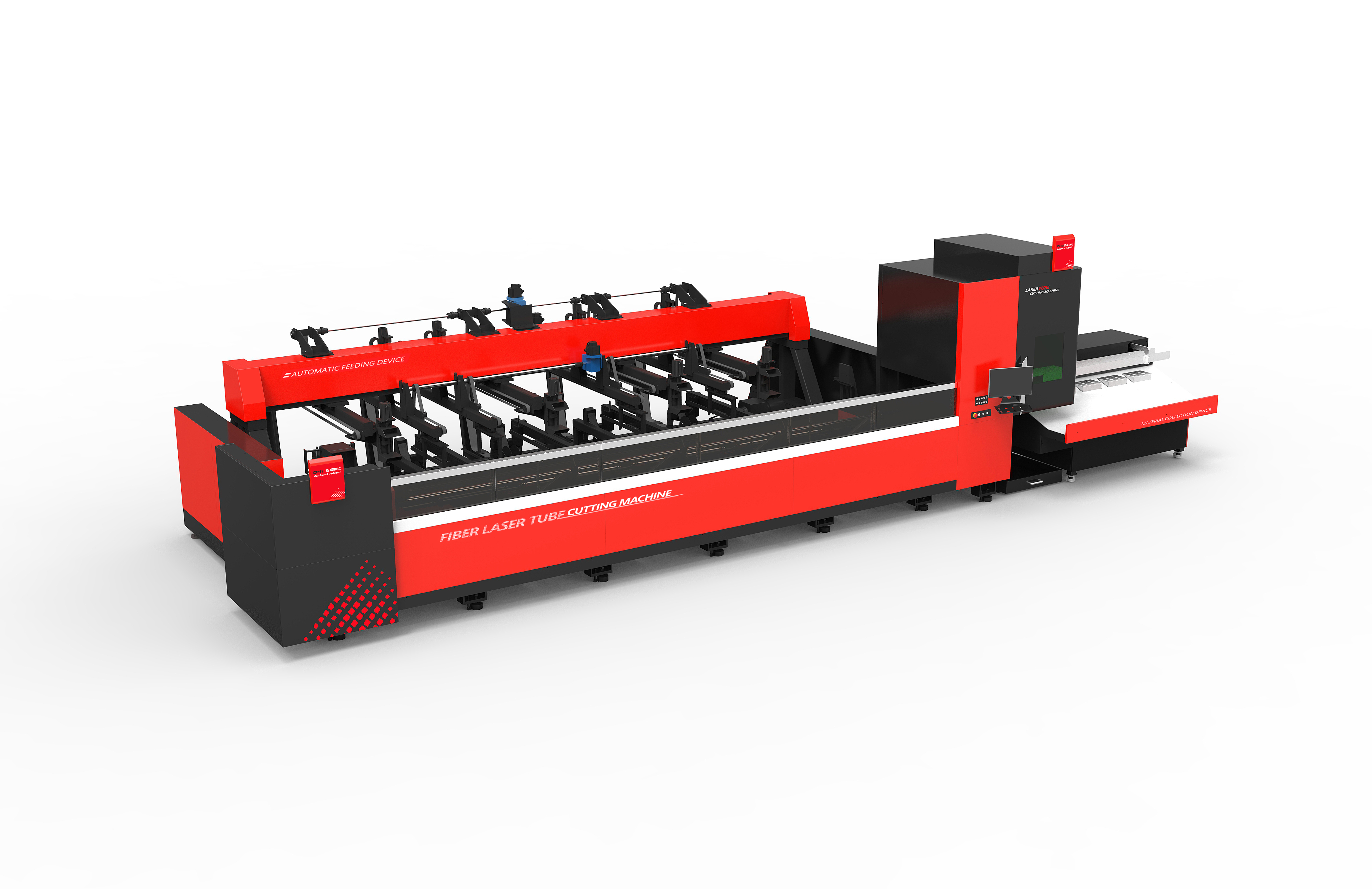

全自动上下料切管机

百超迪能光纤激光切管机是针对型材、管材切割市场开发的一款产品,采用最新的自主研发总线式数控激光切管系统,实现管材支撑装置、卡盘等控制;可满足碳钢、不锈钢、铝合金等材质的圆管、方管、U型槽、工字钢、异型管等管材型材的切断、开孔、轮廓切割,是一款高自动化程度、高效率、高性价比的专用切管设备。

联系方式

  • 销售热线

    400-888-7008
    400-160-5678

  • 售后服务热线

    0755-66619768



 切割应用广泛


    可对碳钢、不锈钢、铝合金等多种金属管材进行切割。




◆ 可切割特殊型材


    可切割U型槽、L型钢、工字钢、矩形管、椭圆管等异型管材和型材。




 ◆ 自动气动卡盘


    拥有良好的密封性及运动特性,可稳定夹持方管、圆管、椭圆管、扁型管、三角形管、L型管、工字钢等材料。




◆ 全自动上料系统


    客户可用行车或叉车一次性最多装载4吨的原材料,

    自动上料系统根据切割程序自动调用管材,上料全过程不需要人工参与。



 自动下料功能


    装有下料机及尾料自动处理功能,无需人工下料。

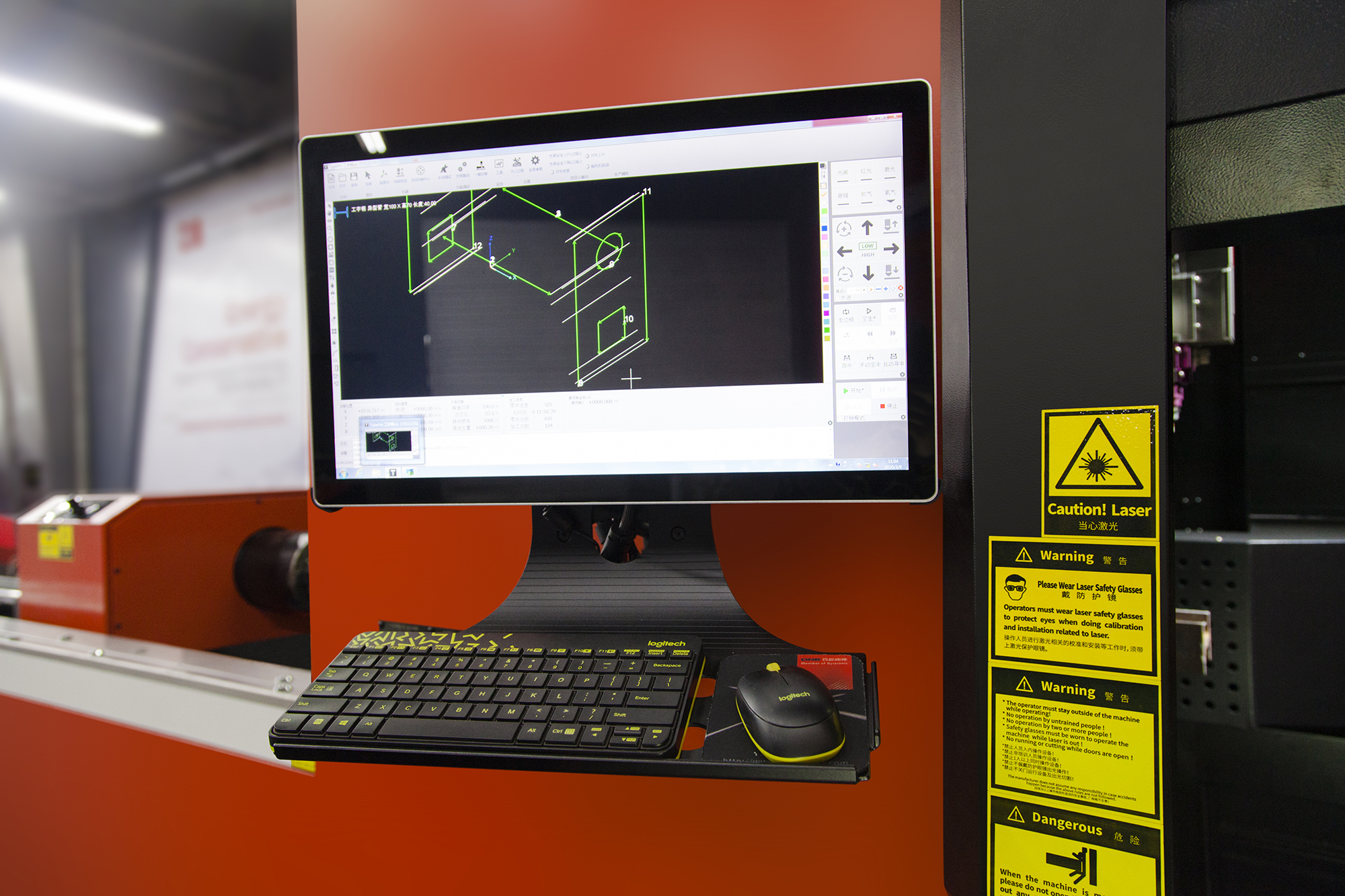

◆ 方便易用的切割套料软件


    采用专业切管软件及配套的套料软件,可随意绘制图形或文字即时加工,

    加工灵活,操作简单、方便。




◆ 切割载重高、下料超长


    最大单根管材重量300kg,可针对超长原材料管材上料及下料。






机器型号 Model

D-FAST_FCCDG_GZ_

激光发生器 Laser Source

Raycus 激光器

激光功率 Power of Laser

1000W  2000W  3000W(可选optional)

可切割材质Material to cut

不锈钢、碳钢等多种金属圆管、方管、矩形管、角铁、槽钢、工字钢及异型管等
Stainless steel,carbon steel and other round tubesmetal,square tubes, rectangular tubes.

切穿厚度Cutting speed

视材质及厚度而定  Depending on the material and its thickness

可切割管材长度Length of Material to Cut

3000mm、6000mm及非标定制(可选 Optional)

可切割尺寸Cutting Size

管φ15-220mm、方管φ15X15-150X150mm及非标定制
Tubes φ15-220mm,Square tubes 15×15-150×150mm

X、Y 轴定位精度Positioning Accuracy of Axes X & Y

±0.05mm

X、Y轴重复定位精度Repositioning Accuracy of Axes X & Y

±0.03mm/1000mm

X、Y 最大定位速度Maximum Positioning Speed of Axes X & Y

140m/min

A1、A2 轴行程 Range of Axes A1 & A2

N×360°

A1、A2 轴定位精度 Positioning Accuracy of Axes A1 & A2

±0.05º

旋转 U 轴重复定位精度 Repositioning Accuracy of Rotation Axis U

≤5 弧分 ≤5 Arc Minutes

电力需求  Power Supply

380V/50Hz/60Hz/60A

占地外形尺寸  Footprint

9000x5000mm(以行程1500x3000mm为例)  9000x5000mm for cutting 1500x3000mm

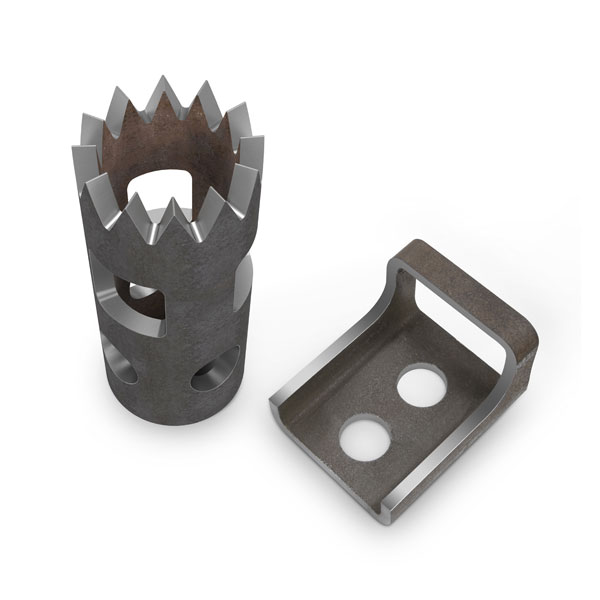

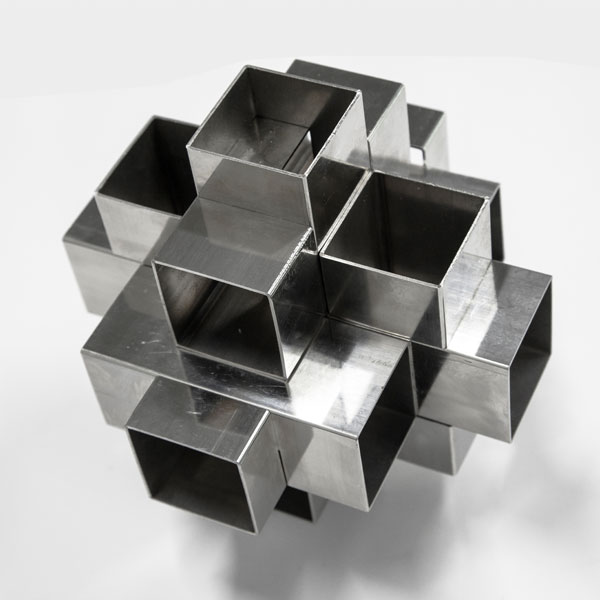

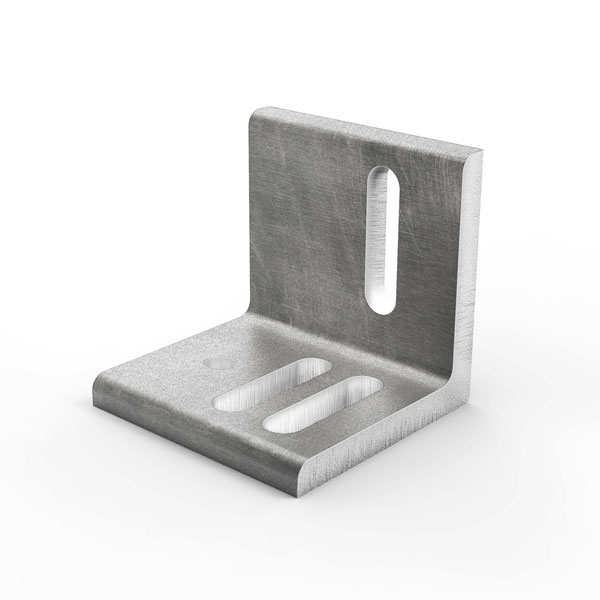

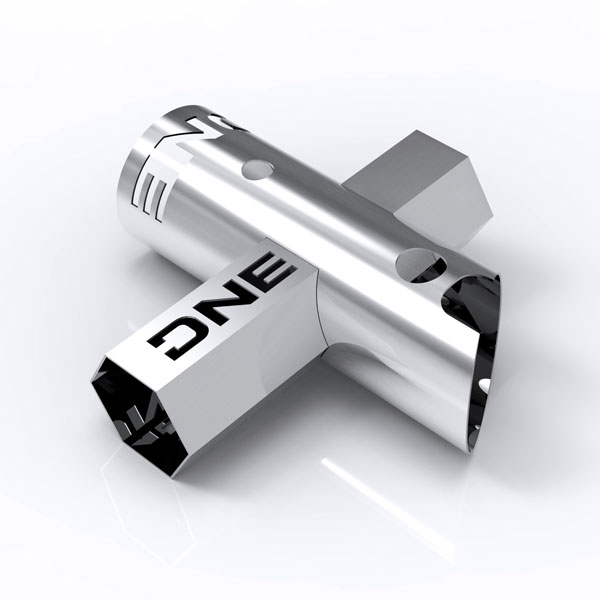

切割样品
